海德汉数控系统的简单介绍及系统分类故障的分

发布时间:2020/3/27

数字控制系统简称,早期是与计算机并行发展演化的,用于控制自动化加工设备的,由电子管和继电器等硬件构成具有计算能力的专用驱动器的称为硬件数控(HardNC)。20世纪70年代以后,分离的硬件电子元件逐步由集成度更高的计算机处理器代替,称为计算机数控系统。

海德汉数控系统是用计算机控制加工功能,实现数值控制的系统。CNC系统根据计算机存储器中存储的控制程序,执行部分或全部数值控制功能,并配有接口电路和伺服驱动装置,用于控制自动化加工设备的专用计算机系统。

海德汉数控系统维修带你了解数控系统是由硬件控制系统和软件控制系统两大部分组成。

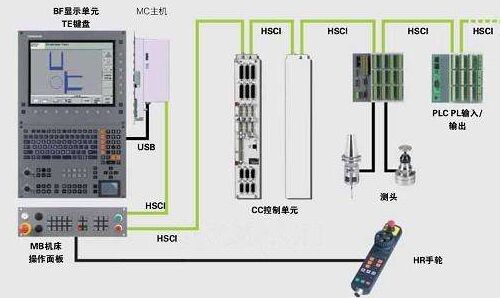

硬件控制系统是以微处理器为核心,采用大规模集成电路芯片、数控系统维修、伺服驱动单元、伺服电机、各种输入输出设备(包括显示器、控制面板、输入输出接口等)等可见部件组成。

软件控制系统即数控软件,包括数据输入输出、插补控制、补偿控制、加减速控制、位置控制、伺服控制、键盘控制、显示控制、接口控制等控制软件及各种参数、故障文本等组成。

海德汉数控系统出现故障后,就要分别对软硬件进行分析、判断,定位故障并维修。

数控系统是数字控制系统的简称,根据计算机存储器中存储的控制程序,执行部分或全部数值控制功能,并配有接口电路和伺服驱动装置的专用计算机系统。通过利用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制,它所控制的通常是位置、角度、速度等机械量和开关量。

海德汉数控系统维修其中:软件控制系统即数控软件,包括数据输入输出、插补控制、补偿控制、加减速控制、位置控制、伺服控制、键盘控制、显示控制、接口控制等控制软件及各种参数、故障文本等组成。

海德汉数控系统出现故障后,海德汉数控系统维修就要分别对软硬件进行分析、判断,定位故障并维修。作为一个好的数控设备维修人员,就须具备电子线路、元器件、计算机软硬件、测量技术等方面的知识。

一、电源引起的故障

1.系统上电后,系统没有反应,电源不能接通

1)外部电源没有提供,缺相或外部形成了短路

2)电源的保护装置跳闸形成了电源开路

3)PLC的地址错误或者互锁装置使电源不能正常接通

4)系统上电按钮接触不好或脱落

5)元气件的损坏引起的故障

(熔断器熔断、浪涌吸收器的短路等)

2.电源模块故障分析

1)整流桥损坏引起电源短路

2)续流二极管损坏引起的短路

3)电源模块外部电源短路

4)滤波电容损坏引起的故障

5)供电电源功率不足使电源模块不能正常工作


3.强电部分接通后,马上跳闸

1)机床设计时选择的空气开关容量过小,或空气开关的电流选择拨码开关选择了一个较小的电流;

2)机床上使用了较大功率的变频器或伺服驱动,并且在变频器或伺服驱动的电源进线前没有使用隔离变压器或电感器,变频器或伺服驱动在上强电时电流有较大的波动,超过了空气开关的限定电流,引起跳闸。
