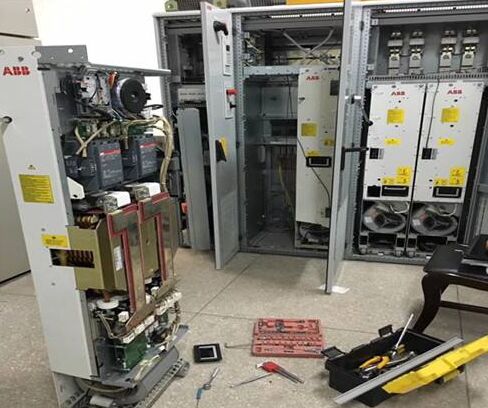

变频器维修之开关电源概述检测技巧

变频器是一种理论知识和实践操作作结合的一项工作，并且其技术水平真是很多的从事变频器维修人员需要关注和学习的常识，为此只有不断提升知识，才能在变频器维修上有所突破。

1)开关电源的振荡和调压方式是利用改变脉冲宽度或周期来调整输出电压的，称为时间比例控制，又分为PWM(调宽)和PFM(调频)两种控制方式。

2)从电路的能量转换特性看，可分为正激和反激两种工作方式。

3)从开关变压器的一次电路结构来看，有分立元件构成的和集成振荡芯片构成的两种电路形式。因而从振荡信号的来源看，又分为自激(分立零件)和他激式(IC电路)开关电源。两种电路结构都有应用。

4)开关管有采用双极型器件和采用场效应晶体管的。

5)小功率变频器采用单端正激式电路，大、中功率变频器常采用双端正激式电路。

变频器维修的方法有很多种，但要是大家没有掌握正确的方法，就会存在很多弊端。因此掌握方法很重要。下面小编来为大家讲解变频器维修中的检测技巧以及相关经验积累!

1、固定电阻器的变频器维修检测。

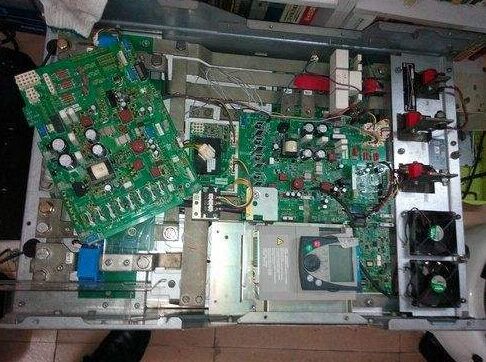

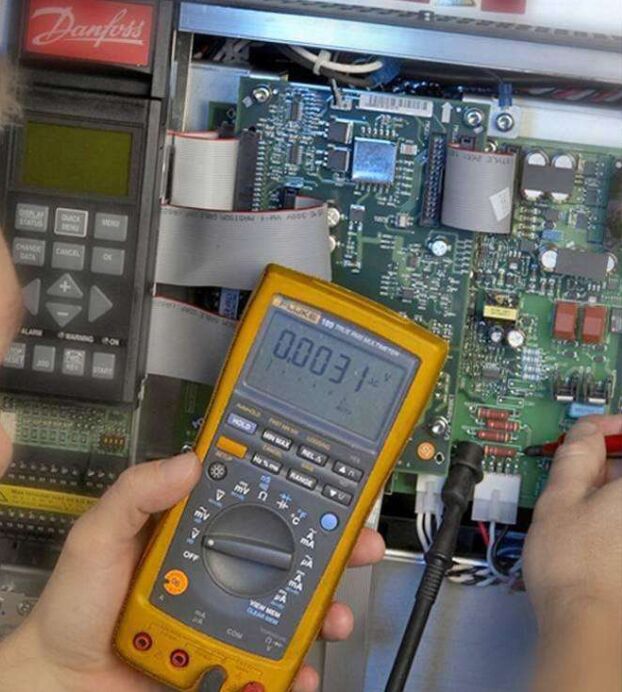

将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

2、水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

4、电位器的检测。

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。

A、用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。

B、检测电位器的活动臂与电阻片的接触是否良好。

5、正温度系数热敏电阻(PTC)的检测。

检测时，用万用表R×1变频器维修挡，具体可分两步操作：

A、常温检测(室内温度接近25℃);将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。

B、加温检测;在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，

6、负温度系数热敏电阻(NTC)的检测。

(1)、测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：

A、Rt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度

B、测量功率不得超过规定值，以免电流热效应引起测量误差。

C、注意正确操作。测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。

(2)、估测温度系数αt先在室温t1下测得电阻值Rt1，再用电烙铁作热源，靠近热敏电阻Rt，测出电阻值RT2，同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。

7、压敏电阻的检测。

用万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。若所测电阻很小，说明压敏电阻已损坏，不能使用。

8、光敏电阻的检测。

A、用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。

B、将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减些此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。

C、将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。
