伺服电机驱动器的结构及搭配维修检测的方法

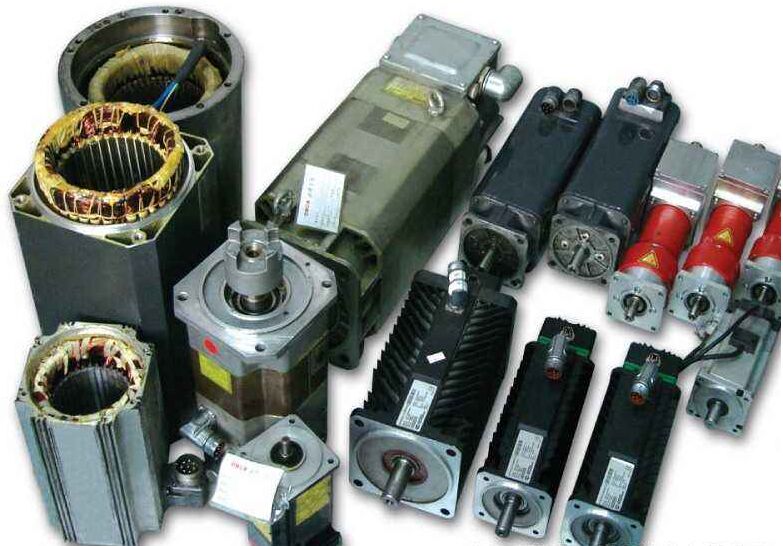

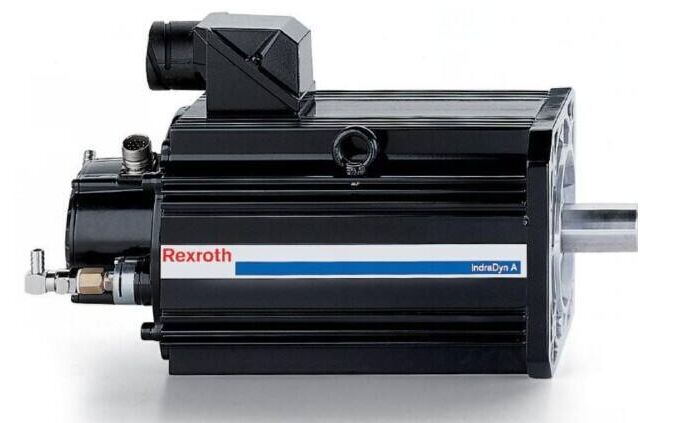

伺服控制器是伺服电机和伺服驱动器两个部分组成，小型交流伺服电机一般采用永磁同步电机作为动力源。也有采用直流电机为动力源的，但目前已较少应用。早期由于直流电机的转矩特性比交流电机的转矩特性好，因此采用直流电机。由于现代变频技术的发展，交流电机的转矩特性已接近直流电机的转矩特性，而直流电机又存在不易保养的特点，因此直流电机渐渐被交流电机所替代。

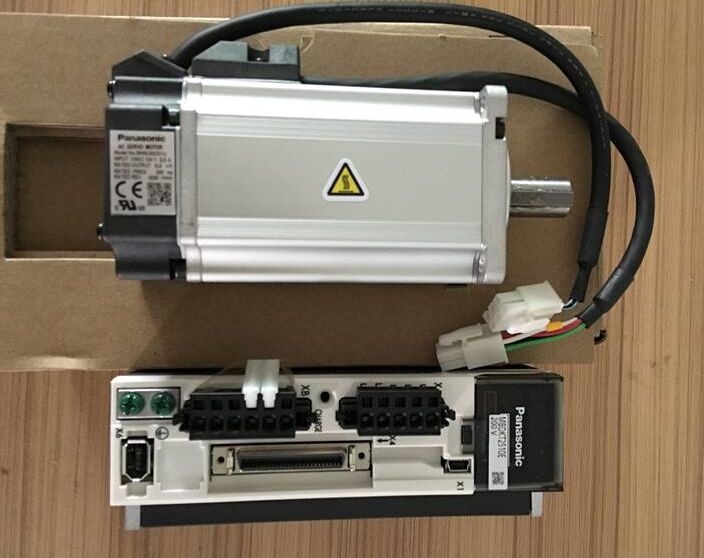

所有的伺服电机必须有驱动器才能旋转，因此市面上所称伺服电机包含伺服驱动器。一组伺服电机由电机与驱动器匹配组成，由制造厂家将电机与驱动器匹配到***状态。

通用交流伺服电机驱动器依据控制方法，一般分为三种控制信号模式：Pcommand(位置伺服)，Vcommand(速度伺服)，Tcommand(转矩伺服)。伺服驱动器与伺服电机之间只要型号匹配，用户就无需考虑其控制信号模式；相对的，伺服控制器必须配合伺服驱动器，一般小型PLC控制器较常采用Pco伺服电机维修mmand(位置伺服)控制模块，中大型PI。C控制器或专用控制器才有Vcommand(速度伺服)模块可选用。


另外，有些伺服电机专用控制器是针对伺服电机特殊应用而开发的，也可能专为某些产品而开发制造，采用哪种控制信号模式因设计师个人设计理念而定，或采用控制器与驱动器一体设计，或采用通信网络式远程控制，这些不是通用伺服电机讨论的范围，但工作理论及工作模式是相同的。Tcommand与Pcommand及Vcommand之间的用途差异较大，如应用于卷绕、检测等方面。

以下为伺服驱动器维修的七大方法。

1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出

故障原因：电流监控输出端没有与交流电源相隔离(变压器)。

处理方法：可以用直流电压表检测观察。

2、电机在一个方向上比另一个方向跑得快

(1)故障原因：无刷电机的相位搞错。

处理方法：检测或查伺服电机维修出正确的相位。

(2)故障原因：在不用于测试时，测试/偏差开关打在测试位置。

处理方法：将测试/偏差开关打在偏差位置。

(3)故障原因：偏差电位器位置不正确。

处理方法：重新设定。

3、电机失速

(1)故障原因：速度反馈的极性搞错。

处理方法：可以尝试以下方法。

a.如果可能，将位置反馈极性开关打到另一位置。(某些驱动器上可以)

b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。

c.如使用编码器，将驱动器上的ENCA和ENCB对调接入。

d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。

(2)故障原因：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。确保该电源能提供足够的电流。如使用外部电源，确保该电压是对驱动器信号地的。

4、LED灯是绿的,但是电机不动

(1)故障原因：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT和–INHIBIT端口。

(2)故障原因：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连。

5、上电后，驱动器的LED灯不亮

故障原因：供电电压太低，小于最小电压值要求。

处理方法：检查并提高供电电压。

6、当电机转动时，LED灯闪烁

(1)故障原因：HALL相位错误。

处理方法：检查电机相位设定开关是否正确。

(2)故障原因：HALL传感器故障

处理方法：当电机转动时检测HallA,HallB,HallC的电压。电压值应该在5VDC和0之间。

7、LED灯始终保持红色

故障原因：存在故障。

处理方法：原因:过压、欠压、短路、过热、驱动器禁止、HALL无效。伺服电机维修
